Газовая горелка ГПВМ-0,1

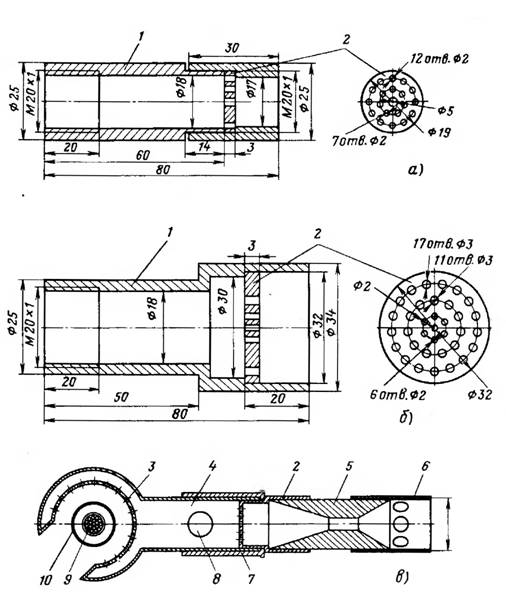

Насадки к горелке ГПВМ-0,1:
а - торцевая насадка для работы на кабелях диаметром до 40 мм; б - торцевая насадка для работы на кабелях диаметром свыше 40 мм; в - кольцевая насадка; 1 - корпус; 2 - рассекатель пламени; 3 - распределитель потока; 4 - камера сгорания; 5 — асбоцементная втулка; б - воздухозаборник; 7 - заслонка; 8 - окно поджигания пламени; 9 — кабель; 10 - термоусаживающаяся трубка
Достаточно широкое распространение получили также наборы для пропано-воздушной сварки НСП-1, в комплект которых входят горелки ГПВМ-0,1. При усадке трубок газовой горелкой ГПВМ-0,1 на последнюю вместо штатного наконечника навертывают одну из насадок. Необходимость в применении насадок обусловлена возможностью местных перегревов и прожогов трубок остронаправленным пламенем при использовании горелки со штатным наконечником. Регулировку пламени проводят до размытого голубого или серо-голубого цвета, при этом устойчивый факел пламени должен быть в 5—8 см от торца насадки, а рабочая зона усадки — в 8—10 см.
Для указанных целей может использоваться и кольцевая насадка, разработанная в компании "Уралмонтажавтоматика". Насадка (рис.  в) также навинчивается на горелку ГПВМ-0,1. Принцип работы горелки с данной насадкой основан на использовании тепловой энергии горячих газов, выходящих из камеры сгорания 4 через распределитель потока 3. Форма распределителя обеспечивает одновременный прогрев термоусаживающейся трубки с углом обхвата 250—260°, что значительно сокращает потери тепла в окружающую среду и соответственно ускоряет процесс усадки трубки. С этой целью распределитель газового потока выполнен в виде незамкнутого кольца с проделанными изнутри отверстиями для выхода горячих газов. В конструкцию насадки входят также рассекатель пламени 2, заслонка 7 окна поджигания пламени 8 и асбоцементная втулка 5 для теплоизоляции держака горелки от камеры сгорания 2. Асбоцементная втулка крепится к рассекателю пламени и воздухозаборнику 6 тремя винтами МЗ.
При работе с горелкой ГПВМ-0,1 в комплекте с насадкой необходимо соблюдать следующий порядок. Устанавливают баллон в вертикальное положение, при этом используют футляр набора НСП-1 в качестве подставки с фиксацией баллона внизу планкой с прорезями. Затем отвертывают колпачок баллона и снимают резиновую прокладку. Вентиль горелки закрывают до отказа и подсоединяют шланг к баллону. Открывают окно поджигания газа, совместив отверстия в заслонке и камере сгорания. Поворотом ручки приоткрывают кран баллона и, открывая вентиль горелки ГПВМ-0,1, поджигают газ в камере сгорания. Расход газа через горелку регулируют краном горелки с таким расчетом, чтобы из рассекателя потока не вырывалось пламя. Затем закрывают окно для поджигания газа заслонкой, вводят кабель с надетой на него термоусаживающейся трубкой в зев насадки и прогревают трубку до полной ее усадки.
Применение горелки ГПВМ-0,1 в комплекте с описанной насадкой позволяет выполнять равномерный нагрев термоусаживающихся трубок и их качественную усадку. При этом практически исключаются прожоги и коробление трубки.
Использование горелок ГПВМ-0,1 в комплекте со специальными насадками более предпочтительно по сравнению с пистолетами "Универсал", так как розжиг горелки производится в течение нескольких секунд, при этом исключаются сложности, связанные с применением бензина и т.д. Однако оба устройства имеют один существенный недостаток: использование открытого пламени, что значительно ограничивает объем и область применения термоусаживающихся трубок при монтаже электрических проводок систем автоматизации. Кроме того, в каждом случае применения горелок или пистолетов "Универсал" необходимо оформлять разрешение на право проведения огневых работ, что занимает достаточно большое время у линейных инженерно-технических работников.
